网站首页
发蓝(发黑)原理

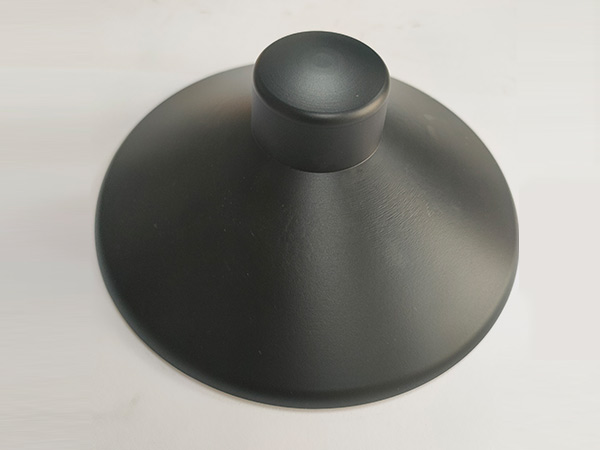

为了提高钢件的防锈能力，用强氧化剂将钢件表面氧化成致密光滑的三铁(Fe3O4)。这Fe3O4薄层能有效保护钢件内部免受氧化。高温下(约550℃）氧化成的Fe3O4为天蓝色，统称发蓝处理。低温(约130℃）氧化成的Fe3O4为暗黑色，统称发黑处理。
发蓝处理常用于兵器行业；
工业生产常用于工业生产。
能否将铁氧化成致密光滑的Fe3O关键是选择强氧化剂。强氧化剂由氢氧化钠制成(NaOH)、亚硝酸钠(NaNO二、磷酸三钠(Na ** O4)组成。蓝色时，用熔融液处理工件；黑色是用水溶液处理工件。常用的黑色溶液成分见表1。
.4g/cm3 ℃。在这种溶液的作用下，铁的氧化层是这样的: Fe→Ma2FeO2→Na2Fe2O4→Fe3O4
生产实践经验证明，要获得光亮、致密的Fe3O亚硝酸钠与氢氧化钠在氧化溶液中的比例应保持在1:3～3.5之间。
No.2
发蓝(发黑)的操作过程:
工件装夹→去油→清洗→酸洗→氧化→清洗→皂化→热水煮洗→检查。
(一)工件装夹
应根据工件的形状、尺寸和设计用夹具或吊具。目的是使工件之间有足够的间隙，工件不能相互接触，使每个工件都能完全浸泡在氧化液中氧化。
(二)去油
的目的是去除工件表面的油污。机架工作后（蓝色和黑色是最后一道工序），工件表面不可避免地不会留下油污，尤其是防锈油。任何油污都会受到严重影响Fe3O4的生成必须在蓝色和黑色之前去除。常用的除油溶液配方见表2。
将除油溶液加热至800～90℃，然后将工件浸入30个时间min左右，如果油污较多，除油时间必须延长，以彻底除油为准。
(3)酸洗
酸洗的目的是去除工件表面的铁锈。因为铁锈会阻碍致密的产生Fe3O4层。即使工件不生锈，也应酸洗，因为它进一步去除油污，酸洗会提高工件表面分子的活化能，得到下一道工序的氧化，产生较厚的油污Fe3O4层。 酸洗溶液一般为10%～硫酸溶液浓度为15%，温度为70%～80℃。，将工件浸入硫酸溶液中30次min铁锈少的可浸20左右min，铁锈多的需要浸40min以上。
(四)氧化
氧化是蓝色和黑色的主要过程。Fe3O膜层是否致密、光滑、厚度是否足取决于氧化阶段。 蓝色温度为550℃。黑溶液的温度是130～145℃。浸入时间是50～80min。含碳量高的高碳钢氧化速度快，浸泡时间短。含碳量低的低碳钢氧化速度慢，浸泡时间长。合金钢，尤其是高合金钢，在工件表面有一定的残留奥氏休息，对碱溶液有很强的抵抗力，不易产生Fe3O4.由于面部浸泡时间较长。表3列出了氧化（黑色）时溶液的温度和浸泡时间
溶液的正常颜色为白色。如果溶液为红色或棕色，则表示亚硝酸钠浓度过高，溶液成分应及时调整。如果溶液为绿色，则表示铁离子浓度过高，溶液应及时更新。
（五）皂化
所谓皂化，就是在一定温度下用肥皂水溶液浸泡工件。目的是形成硬脂酸铁膜，提高工件的耐腐蚀性。常用的皂化液浓度为30～50g(肥皂)/L。将皂化液加热到80～10℃，将氧化工件浸泡10min左右。
(六)检查
氧化完毕后，要对工件进行检查，看Fe3O四层合格吗？任意抽取三件，浸泡在2%浓度的硫酸铜溶液中20s，不退黑的人是合格的。如果三件中有一件以上不合格，则视为整槽工件不合格，需要再次氧化加深Fe3O4厚度。
